SMT貼片廠接駁臺操作規范說明
為了正確操作和使用公司SMT車間山中科技接駁臺，減少設備故障，延長設備和配件使用壽命。
作業內容
3.1通電前檢查：
3.1.1檢查供給電源是否接好，檢查各控制按鍵是否良好。
3.1.2檢查導軌寬度是否合適，檢查皮帶是否松動。

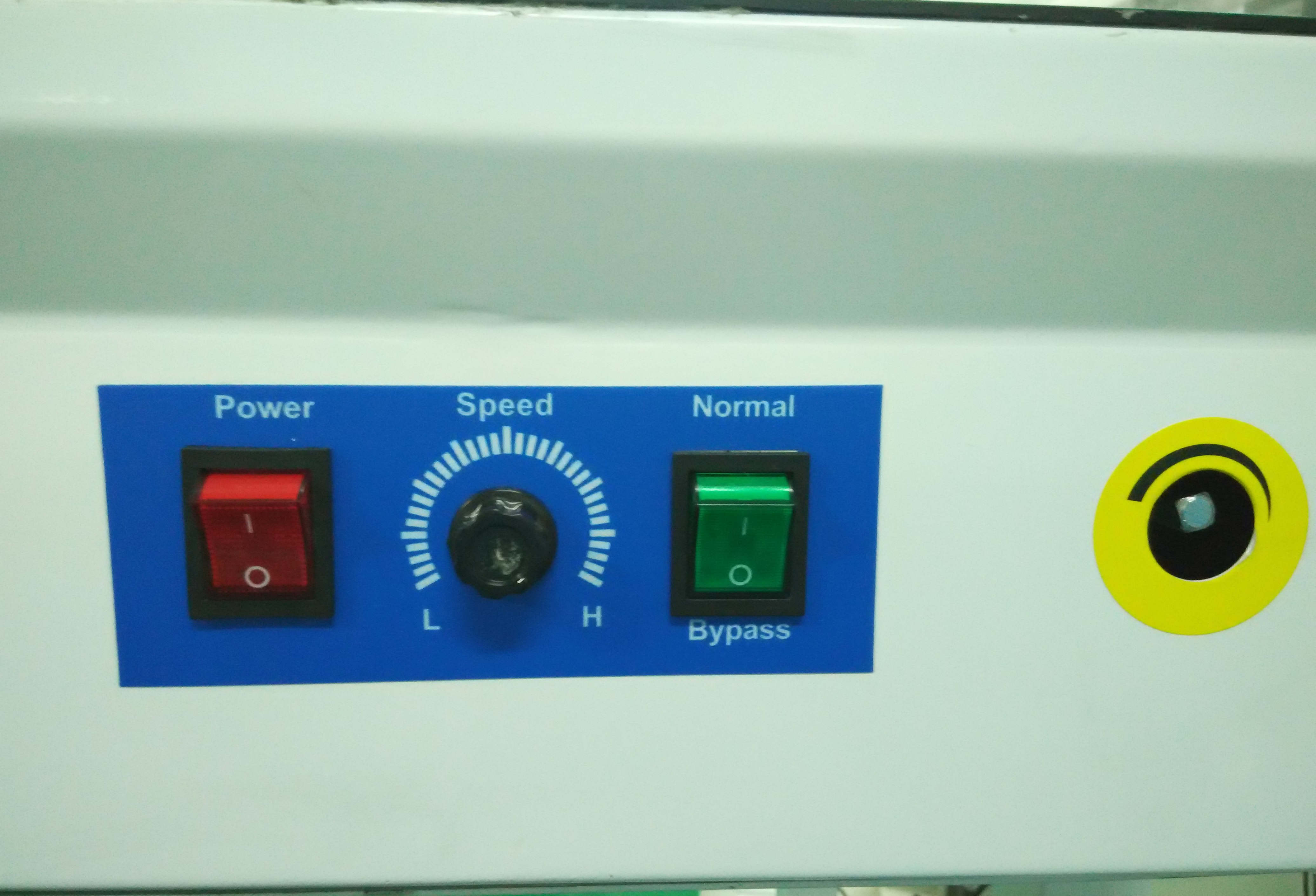

3.2接駁臺操作面板介紹，如圖1。
POWER：電源開關
SPEED：皮帶速度調節開關 圖1

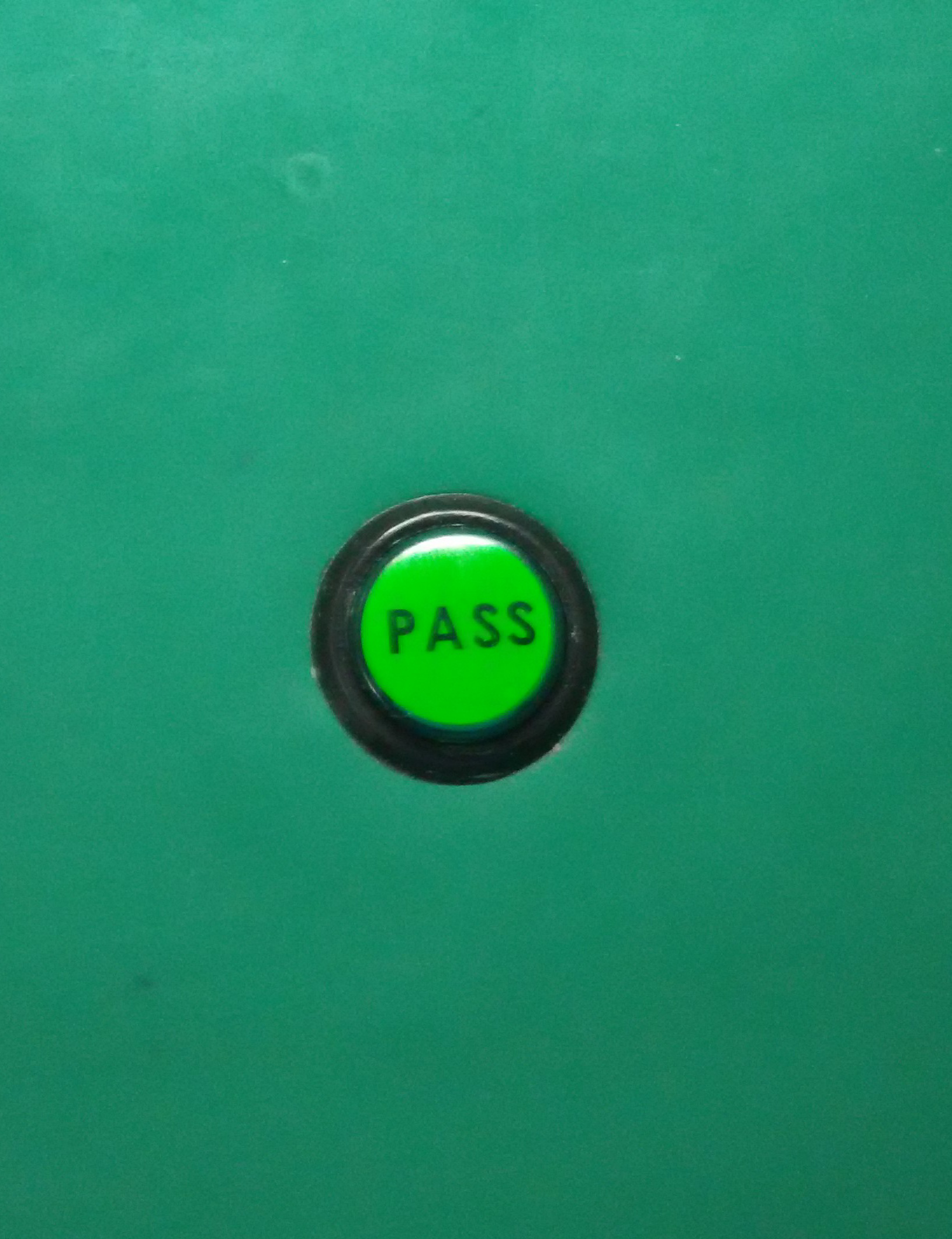

NORMAL：表示需要人工檢查，需要和面板上的PASS按鈕（如圖2）配合使用。
BYPASS：表示PCB不用檢查，直接通過。
3.3操作步驟
3.3.1根據生產的PCB，調好軌道的寬度。
3.3.2根據前后接駁設備的速度調整好皮帶運行的速度。
3.3.3選擇接駁臺過板方式：
自動過板方式：
按下POWER按鍵 按下BYPASS按鍵，PCB自動過板。
手動過板方式：
按下POWER按鍵 按下NORMAL按鍵，PCB檢查完畢，按下PASS按鍵 PCB流出。
3.4關機按下POWER按鍵
注意事項
1深圳市小銘打樣PCBA打樣：確保運輸部份，皮帶、皮帶輪及運輸導軌無異物，確保運輸平穩順暢。
2定期給傳動部分及齒條或調寬絲桿加油，加油須在停機狀態下執行。
3如遇斷電應立即關閉設備電源總開關。
